5W/10W车载无线充电子解决方案
- 相关芯片型号：
- 单价：
- ￥ 10
- 购买数量：
-
- 总价：
-
￥10
产品介绍
本产品适用于绝大部分无线充手机，充电效率可最高达75%； 良好的兼容性，可支持Ti、IDT、PANASONIC等Qi标准接收器，兼容USB供电。20mW极低的待机功耗，灵敏的异物检测（FOD）、过压、过流保护功能， 双色LED灯指示状态功能。
LED状态指示
错误说明：错误发生有两种情况：一种是上电出错误：这是模块自行检查出错，可能是电源电压过高、温度检查异常等。另一种是工作过程错误：主要是检测有异物或温度过高。
规格参数
最大额定值
额定参数
测试件件:环境温度25°C 。
其他参数
4、 电气特性
4.1输入特性
4.1.1输入直流电压：5.0V—9.2V
4.1.2最大输入电流：2.0A
4.1.3平均工作效率：72％
4.2输出特性
4.2.1额定输出电压：慢充5.0V 快充9V
4.2.2额定输出电流：5V1A/9V1.1A
4.2.3额定输出功率：5W/10W（兼容苹果7.5W）
4.2.4纹波：输出≤9V 1.1A (满载)
测试方法：输入端接Power-Z仪器与电脑PC端Power-Z测试软件连接，输出端挂上无线充手机，得出电压电流曲线图符合要求。
4.3保护功能
4.3.1短路保护：
输出短路情况下，输出电压为零，车载无线充停止工作，直到短路消失，充电器启动工作。输出短路情况下的输入功率极低，不会对充电器及手机造成任何伤害。
4.3.2过压保护：
当电路发生故障，输入电压超过10V时，过压保护电路立即启动，迅速关闭输出，从而使手机免受损害。
4.3.3 过温保护：
当主板温度达到60℃~75℃时，自动降低输出功率，达到75℃~80℃自动关闭输出，保护集成电路本身免受损害。
4.3.4异物检测（FOD）
当发射线圈区域上方有金属异物时，自动关闭输出，LED灯快速闪烁。
5、 环境适应性试验
5.1高温测试：
温度为85℃±5℃，持续时间为8小时，在常温下放置待恢复后，电性能正常。
5.2低温测试：
温度为-25℃±5℃，持续时间为8小时，在常温下放置待恢复后，电性能正常。
5.3恒定湿热测试：
温度40℃±5℃，湿度90%～95%，实验持续时间48小时后，外露金属部分无锈蚀，内部无击穿、飞弧现象；绝缘电阻≥20MΩ，电性能正常。
6、 机械试验
6.1 振动测试：
频率为10-55Hz，振幅为0.35mm，分别在X，Y，Z三轴的每个方向上循环振动10次，振动后外观无划痕、内部无松动等机械损伤；通电测试，内部无击穿、飞弧现象；绝缘电阻≥20MΩ；电性能正常。
6.2 跌落测试：
高度为1000mm，跌落在平整硬木表面，以六面计，每面自然下落1次，然后对外观进行检查，并进行绝缘电阻，及电性能进行重新检测。无松动及等外观不良现象，亦无击穿，飞弧等不良现象，绝缘电阻亦≥20MΩ，重新通电使用正常。
6.3 耐冲击试验：
直流输入端反复开关电源100次，频率为1次/2秒，充电器正常工作。
6.4 USB插拔试验：
USB母座能经受500次以上的拔插，不会出现接触不良。
6.5 产品老化
温度40℃，湿度5％-95％，输入电压电流DC5V 2A，负载5V 1A，持续时间8小时。老化完成，待充电器外壳温度降至15-30℃之后，才进行后续功能测试。

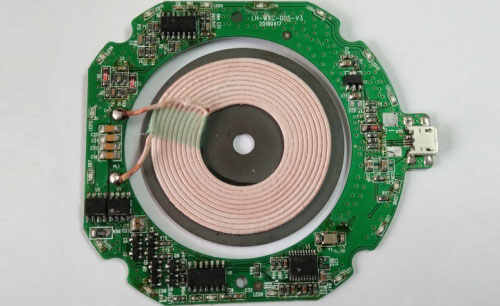

产品外观图
原理图
PCB图
- 行业分类 : 电源电池
- 开发平台 : STM 意法半导体,
- 交付形式 : PCBA,
- 性能参数 : PCB 板尺寸：83.7*74.2mm、磁片尺寸：50*1mm、线圈类型：Qi A11 标准单层线圈
- 应用场景 : 适用于绝大部分无线充手机
